日本发那科自1975年开始生产慢走丝电火花线切割机以来，经过数十年不间断的技术更新，FANUC已成为世界***线切割机床生产厂家之一。ROBOCUT慢走丝线切割机以高速度、高精度、高可靠性、低成本维护及智能化享誉业内，被广泛应用于模具，医疗和超硬材料制造行业，在日本、欧美、东南亚具有很高的市场占有率。
FANUC ROBOCUT电火花切割机经过经40年不间断的技术革新，如今已被广泛应用于模具加工。PCD刀具加工。铜工电极加工，石墨加工，医疗部品等各类零部件加工。在国际展会上，FANUC发那科慢走丝重点展示ROBOCUT的PCD刀具加工和汽车部件模具的加工。FANUC ROBOCUT可搭载两个FANUC CCR高精密度全防水伺服转台，利用测量探头对PCD表面形状的测定，实现PCD刀具的**加工；通过FANUC系统的Core Joint(和新联合)功能，准确保证铜丝中心位置，通过AWF3功能，实现锥度加工情况下的自动穿丝功能，从而保证汽车部件模具的加工精度。
机械主体

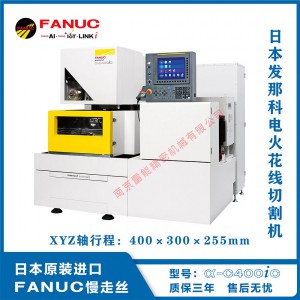

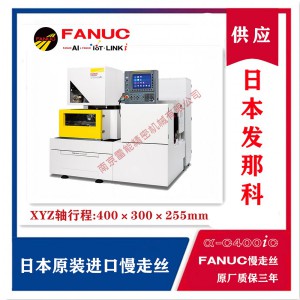

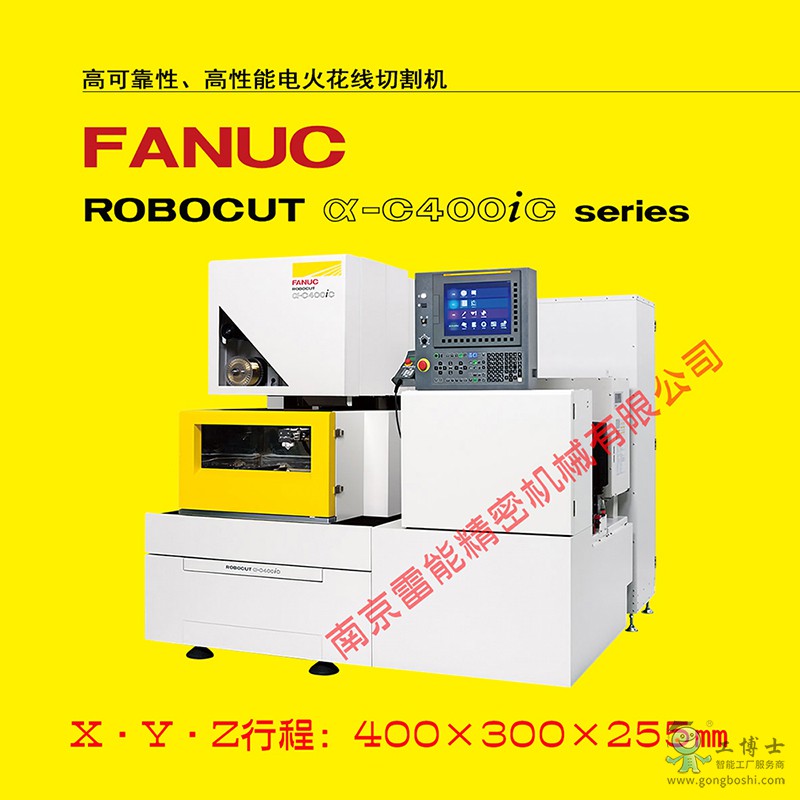

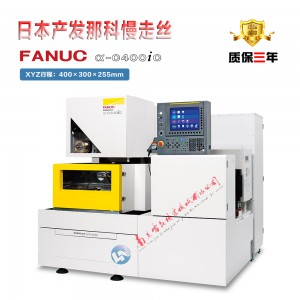

机械部（a-C400iC）
|
规格项目
|
a-C400iC
|
|
加工方式
|
浸渍加工／冲洗加工
|
|
***大工件尺寸
|
无升降门
|
标准
|
730 ´ 630 ´ 250mm
|
|
选项
|
-
|
|
有升降门
|
标准
|
730 x 585 x 250 mm
|
|
选项
|
-
|
|
***大工作物重量
|
500kg
|
|
工作台行程
|
400 ´ 300mm
|
|
Z 轴行程
|
255mm
|
|
UV 轴行程
|
±60mm ´ ±60mm
|
|
驱动电机
|
X/Y 轴
|
FANUC AC 伺服电机aiF 1/5000-B
|
|
U/V 轴
|
FANUC AC 伺服电机aiF 1/5000-B
|
|
Z 轴
|
FANUC AC 伺服电机aiF 1/5000-B
|
|
***大工作台进给速度
|
2000mm /min
|
|
使用线径
|
f0.1 ～ f0.3mm
（细线规格机：f0.05 ～ f0.3 mm）
|
|
线张力
|
200 ～ 2500g
（细线规格机：180 ～2500 g）
|
|
进线速度
|
1 ～15m/min
|
|
***小工作台移动量
|
0.0001mm
|
|
***大锥角
|
标准
|
±30°/ 80mm
|
|
选项
|
±45°/ 40mm
|
|
导线嘴
|
冲模导线嘴
|
|
***大线重量
|
标准
|
16kg（细线规格机：10kg）
|
| |
|
|
|
|
加工液处理装置
|
规格项目
|
a-C400iC
|
|
发货目的地
|
日本、CE、USA
|
|
加工液
|
离子交换水
|
|
水箱容量(L)
|
510L
|
|
过滤精度
|
1～3mm
|
|
过滤器
|
内压式过滤器 x 2
|
|
离子交换树脂
|
10 L x 1（标准）
|
|
加工液比电阻控制
|
(5.0～20) x 104Ωcm
|
|
外形尺寸
|
1000 ´ 1200 ´ 1730mm
|
加工电源
|
电源形式名称
|
a-i2300
|
|
电源电路方式
|
全晶体管式脉冲电路
|
|
电源设定（加工条件设定）
|
详情请参照 IV.8.“加工条件设定画面”。
|
|
|
脉冲方式
|
可变
|
|
无负荷电压
|
〃
|
|
加工电压
|
〃
|
|
充电时间
|
〃
|
|
休止时间
|
〃
|
|
伺服电压
|
〃
|
|
电源控制
|
有
|
|
断开时间控制
|
有
|
|
MF2 电源
|
选项
|
|
PCD 电源
|
选项
|
