输入电抗器产品简述:
输入电抗器接在电源和变频器之间的，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能够改善变频器的功率因数，抑制变频器输入电网的谐波电流产品特点：降低电机的噪音，降低涡流损耗。
用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。可以降低电机噪音，减低涡流损耗。降低输出高次谐波造成的漏电流。保护变频器内部的功率开关器件。
产品特点:
电抗器可以根据客户使用频率的高低合理选取磁性材料（硅钢片，铁氧体，非晶铁心，磁粉芯）;采用了***的箔式绕组结构,具有直流电阻小,抗电磁力能力强,短时间过载能力强;采用***的F级以上的复合绝缘材料,使产品在严酷的工作条件下依然可以保持可靠的性能;电抗器设计磁通密度低，线性度好，过载能力强，配合真空压力浸渍工艺电抗器噪音小。
产品参数:
1、额定工作电压：380V/690V/1140V 50Hz/60Hz
2、额定工作电流：5A至1600A
3、工作环境温度：40℃
4、抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
5、绝缘电阻：1000VDC绝缘阻值≥100MΩ
6、电抗器噪音：小于65dB（与电抗器水平距离点1米测试）
7、防护等级：IP00
8、绝缘等级：F级以上
9、产品执行标准：GB19212.1-2008，GB19212.21-2007，1094.6-2011

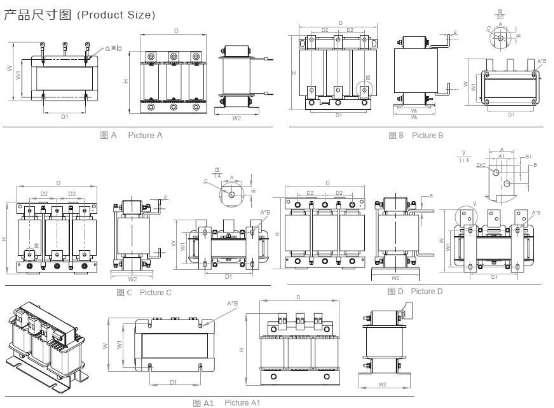

产品尺寸图:

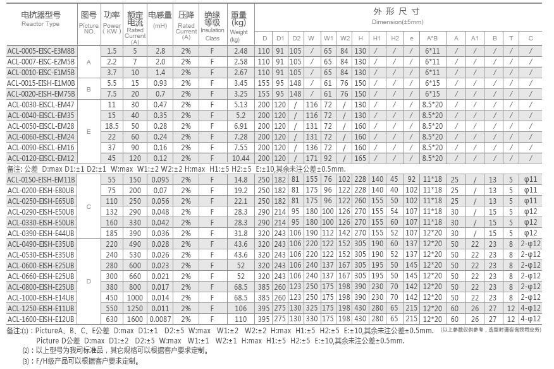

380V输入交流电抗器(2%压降)选型表

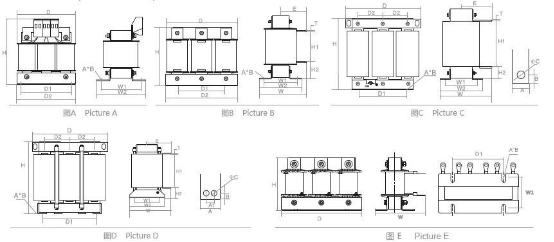

产品尺寸图：

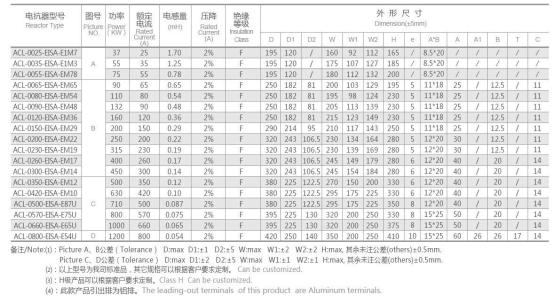

690V输入交流电抗器(2%压降)选型表
产品尺寸图：

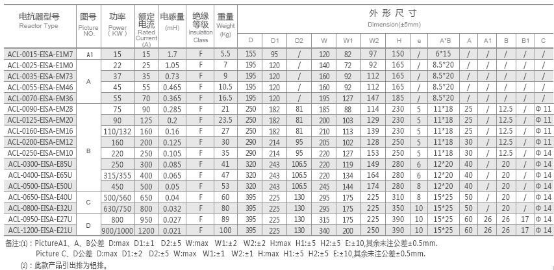

1140V输入交流电抗器（2%压降）选型表
|
主推型号
|
功率 KW
|
电流
|
电感
|
|
ACL-0005-EISC-E2M8C
|
1.5
|
5
|
2.800
|
|
ACL-0007-EISC-E2M0C
|
2.2
|
7
|
2.000
|
|
ACL-0010-EISC-E1M4C
|
3.7
|
10
|
1.400
|
|
ACL-0015-EISC-E***3C
|
5.5
|
15
|
0.930
|
|
ACL-0020-EISC-EM70C
|
7.5
|
20
|
0.700
|
|
ACL-0030-EISCL-EM47C
|
11.0
|
30
|
0.470
|
|
ACL-0040-EISCL-EM35C
|
15.0
|
40
|
0.350
|
|
ACL-0050-EISCL-EM28C
|
18.5
|
50
|
0.280
|
|
ACL-0060-EISCL-EM24C
|
22.0
|
60
|
0.240
|
|
ACL-0090-EISCL-EM16C
|
37.0
|
90
|
0.160
|
|
ACL-0120-EISCL-EM12C
|
45.0
|
120
|
0.120
|
|
ACL-0150-EISH-E95UC
|
55.0
|
150
|
0.095
|
|
ACL-0200-EISH-E70UC
|
75.0
|
200
|
0.070
|
|
ACL-0250-EISH-E56UC
|
110.0
|
250
|
0.056
|
|
ACL-0290-EISH-E48UC
|
132.0
|
290
|
0.048
|
|
ACL-0330-EISH-E42UC
|
160.0
|
330
|
0.042
|
|
ACL-0390-EISH-E36UC
|
185.0
|
390
|
0.036
|
|
ACL-0490-EISH-E28UC
|
220.0
|
490
|
0.028
|
|
ACL-0530-EISH-E26UC
|
240.0
|
530
|
0.026
|
|
ACL-0600-EISH-E23UC
|
280.0
|
600
|
0.023
|
|
ACL-0660-EISH-E21UC
|
300.0
|
660
|
0.021
|
|
ACL-0800-EISH-E17UC
|
380.0
|
800
|
0.017
|
|
ACL-1000-EISH-E14UC
|
450.0
|
1000
|
0.014
|
|
ACL-1250-EISH-E11UC
|
550.0
|
1250
|
0.011
|
产品特点：
1.电源对其它设备有明显的干扰(干扰、过压)；
2.电源相间电压不平衡>额定电压的1.8%；
3.阻抗极低的线路(动力变压器为变频器额定值的10倍多)；
4.在一条线路上为减小线电流而安装的大量变频器；
5.
输入电抗器使用cosφ(功率因数)校正电容或功率因数校正单元。
产品的作用：
变频器和调速器在使用过程中，经常会受到来自浪涌电流和浪涌电压的冲击，会严重损坏变频器和调速器的性能和使用寿命，所以要在其前面加装输入电抗器，用以抑制浪涌电压和浪涌电流，保护变频器和调速器，延长其使用寿命和防止谐波干扰，同时由于变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输入端加装一个进线电抗器，可以改善变频器的功率因数及抑制谐波电流，滤除谐波电压和谐波电流，改善电网质量。
