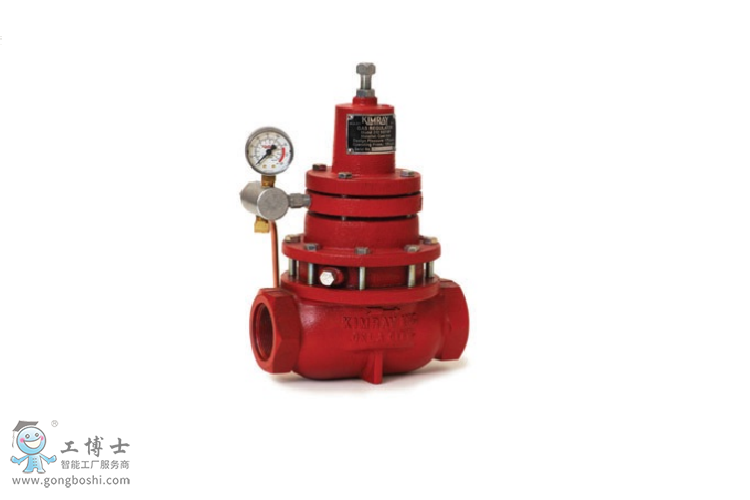

Kimray凯姆雷300系列背压调节器
连接方式：不扩散条约射频法兰
连接尺寸：1“ 2” 3“ 4” 6“
申请：油分离器，流量处理机，压缩机站的通风管，气体收集系统。
压力范围：3至280 psig
行动：
飞行员总成和发动机阀杆总成(交叉)是调节器中**的运动单元。这个先导插头由两个硬连接的不锈钢球组成。在一起。先导塞的上座是马达阀。隔膜压力入口(红色至黄色)。较低的座位引水塞是压力通风口(黄色到大气)。阀盖中的先导弹簧加载领航组件，并在上游的底面与之相对。压力(红色)
假设使用调整螺钉的设定压力大于上游压力(红色)试点大会被迫向下在导航仪弹簧旁边。引航插头的下座(黄色到大气)是封闭的，上面的座位是先导插头(红到黄)打开。这使得完全向上流压力(红色)负载马达阀。马达的面积阀瓣隔膜是马达阀座面积的两倍，确保积极的关闭。
当上游压力(红色)上升到设定压力时，飞行员大会向飞行员移动。弹簧先关闭上座(红到黄)，然后打开压力通风口(黄色到大气)。作为马达阀隔膜压力(黄)降低，上游在马达阀座下面作用的压力(红色)，打开阀门。通过马达释放上游压力(红色)阀门，飞行员大会采取两个座位的位置。引线插头都关闭了。
间歇放血引流阀，三通阀的动作先导塞靠在阀座上调整马达阀隔膜压力(黄色)，电机阀杆的重新定位装配以适应任何流量。快速但稳定的重新定位会产生真正的节流动作。
