azbil阿自倍尔偏心旋转调节阀 VFR型（1~7寸）
概述：
"FloWing" 型偏心旋转调节阀具有直通型的阀体结构，同时阀芯设有导流翼，流体阻力小。FloWing 系列适合于需要流量大、可调范围广的场合，特别适用于含淤浆的系统控制。流体经过调节阀时会有很高的压降，VFR型偏心旋转阀可以抑制空化现象的生，同时可以减少噪音和振动。VFR 阀体出口处安装了许多带节流孔的抗空化板，以避免压降过大。因此甚至能够应用于Kc*值超过0.55的情况下，低压、中压管线冷水、温水及其他液体的控制。同时，配有抗空化板安装在阀体内部和安装在阀体外部 （HRL 型）两种型号。
标准技术参数：
阀 体
型 式
直通型
公称尺寸
1,11/2,2,3,4 英寸
额定压力
• JIS 10K， 20K， 30K*， 40K*
• ANSI Class 150， 300， 600*
注 *:*: 仅限于 1,1½,2 尺寸
连接方式
无法兰对夹式
注 关于螺栓和螺母的材质以及温度关系，参照表 1 （螺栓和螺
母为标准配件）
材 料

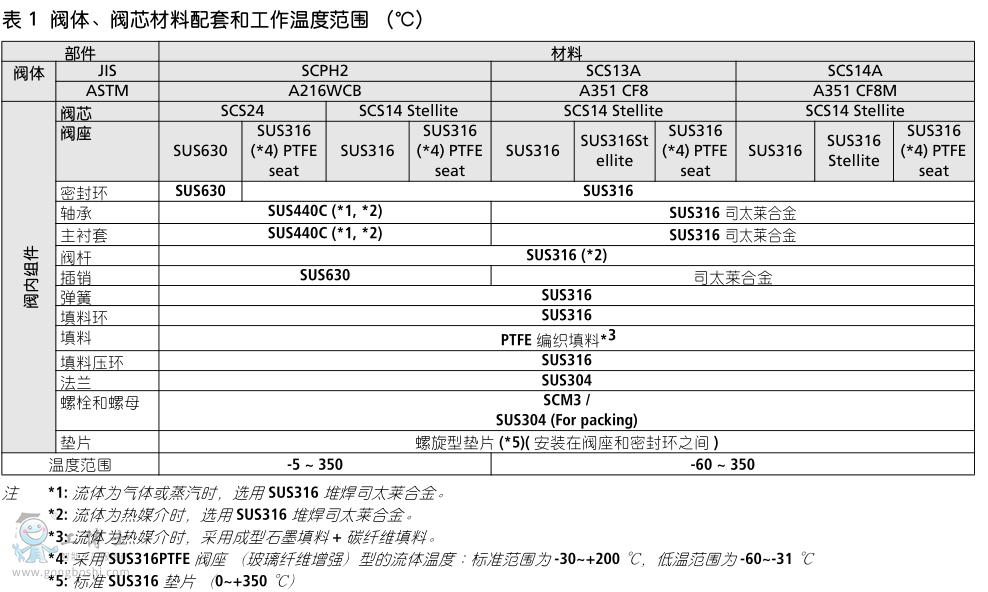

阀体、阀芯材料配套和工作温度范围，参考表 1。
上 阀 盖
整体型 （-60~+350 ℃）
压盖形式
螺栓压紧式
填料 | 润滑油
• 不用润滑油的填料：PTFE 填料
• 使用润滑油的填料：石墨填料
注 PTFE: 聚四氟乙烯
阀内组件
阀 芯
单座离心旋转阀 （带导流翼）
阀 座
压紧型阀座
材 料
阀体、阀芯材料配套和工作温度范围，参考表 1。
执行机构
型 式
弹簧式薄膜执行机构
作 用
