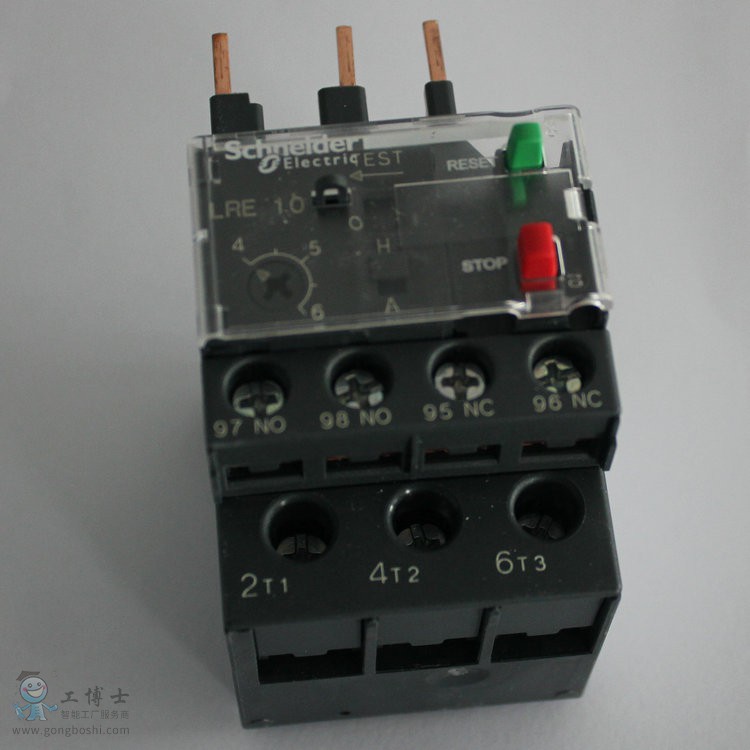

施耐德 TeSys  E/D热过载继电器 热过载继电器


应用范围：

E型3 极热过载继电器设计用于保护交流电路和电动机，避免电动机过载、缺相、起动时间过长和堵转时间过长。


产品特点及技术参数：
规格齐全，整定范围宽。
能够承受的冲击耐受电压6kV
用于标准电动机热过载保护、缺相保护。
可用于线路保护。
覆盖0.1～104A保护范围。
具有过载与缺相保护功能。
LRE01...16具有-20～+60℃；LRE21...35、LRE322N...365N具有-30～+60℃环境温度补偿功能。
具有手动/自动复位选择开关。继电器LRE01 至35 的选择器，在手动位置提供保护盖。将其设定到自动位置时务必谨慎。
具有多种接线方式，适合不同端子的接触器产品。
附件齐全，具有二次回路快速接插件。
脱扣等级：10A












1 Ir设定表盘
2 测试按钮
测试按钮可以用来：
-检查控制电路接线；
-模拟继电器脱扣(使 N/O 和 N/C 触点动作)。
3 停止按钮。使 N/C 触点动作，不影响 N/O 触点。
4 复位按钮
5 脱扣指示器
6 前盖铅封挂勾，用于锁定设定值。
7 手动或自动复位选择开关。继电器 LRE01 至 35 的选择器，在手动位置提供保护盖。将其设定到自动位置时务必谨慎。
