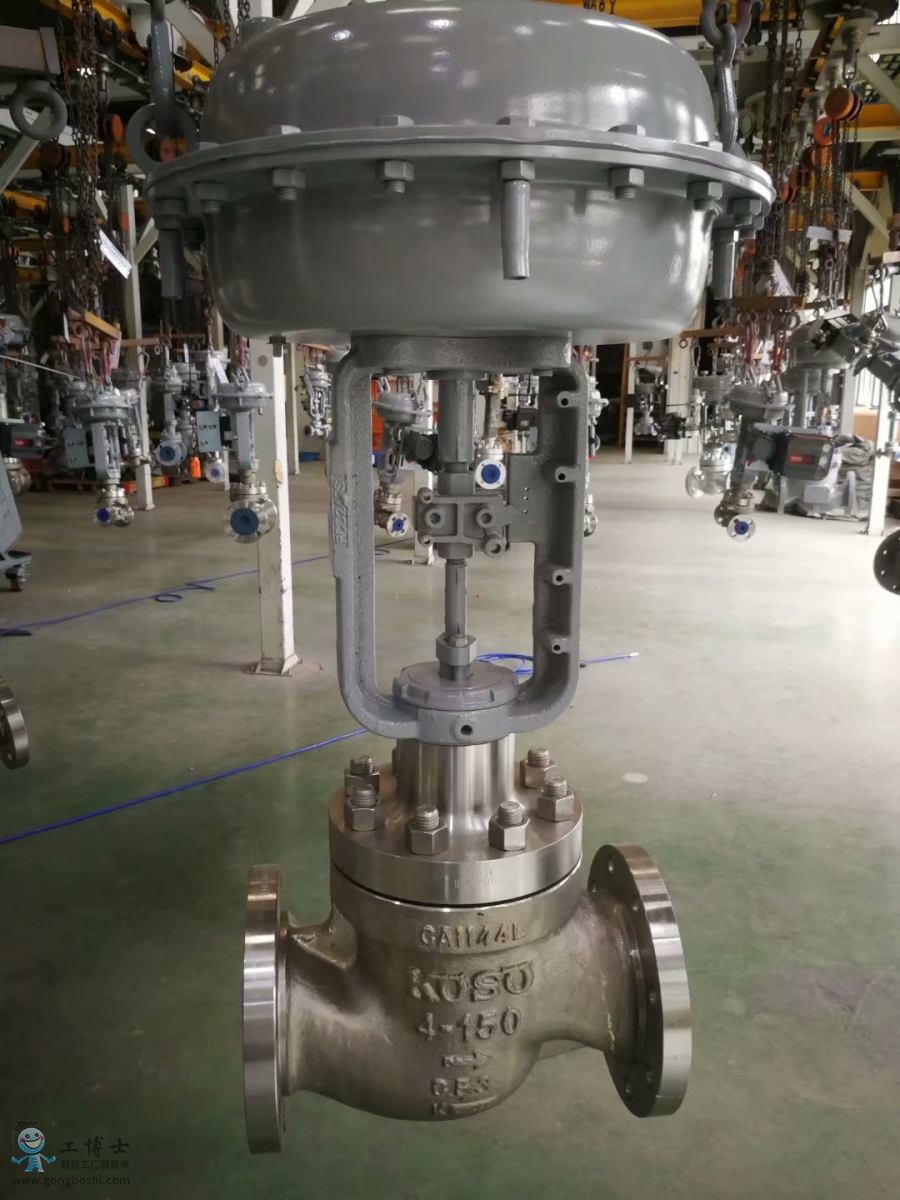

501T:顶部导向型单座调节阀 551T顶部导向型单座调节阀 520T小流量单座调节阀
KOSO 顶部导向型单座调节阀具有体积小，结构简单，应用广泛的特点。适用于非空化的液体以及噪音在规定范围内的蒸汽、气体的场合。
551T仅限于JIS10K、ANSI（JPI）150#的场合，具有交货期短，价格便宜的特点。
520T适用于小流量场合的控制，特殊的设计确保阀芯不易折断。
5200LA/501T |
5200LA/551T |
520T |
501T |
|
本体形式
|
501T:球形阀 |
551：球形阀 |
520T：球形阀 |
| 511T:角阀 |
|
公称通径
|
1/2"(15A)～8"(20A)
|
3/4"(15A)～8"(80A) |
1/2"(15A)～1"(20A) |
|
阀芯尺寸
|
1/8"(6A)～8"(200A)
|
1/4"(8A)～3"(80A) |
1/64"(1A)～1/16"(3A) |
|
公称压力
|
ANSI Class 150-1500
JIS 10K～40K
|
ANSI Class 150
JIS 10K～40K |
ANSI Class 150-600
JIS 10K～40K |
|
流体温度
|
-196～+538℃
|
-196～+200℃ |
-45～+538℃ |
|
连接方式
|
法兰式(RF,RTJ),焊接型(SW、BW)
|
|
阀体材质
|
SCPH2/WCB,SCPH21/WC6,SCPL1/LCB,SCS13A/CF8,SCS14A/CF8M,ETC
|
|
阀内件材质
|
SUS316,SUS316+Stellite,SUS316+TFE etc.
|
SUS316+Stellite |
|
可调比
|
50:1～30:1
|
6.8～8.8 |
|
流量特性
|
Liner,Eq%,On～Off
|
Modified Eq% |
Needle flow |
|
阀座泄漏量
|
硬密封
|
额定Cv×0.01%
|
|
软密封
|
微汽泡级
|
|
执行机构
|
5200LA:气动薄膜式执行机构
6300LA:气动活塞式执行机构
3500LB,3600LB:全电子式执行机构
3800LA:电液式执行机构REXA |
