符合标准：GB14048.11-2008
污染等级：工业Ⅲ级
工作温度：-5°C to +40°C
电器级别：CB级
使用类别：AC-33iB
获得CCC证书并通过EMC电磁兼容性测试

强大功能

具备短路及过载保护功能
　　>电流等级100-630A
　　>执行元件NSX塑壳断路器
　　>具备较高的短路分断能力
　　>可配置多种脱扣器，满足不同场所需求
　　>具备高限流特性，经济的选择性
　　>外置隔离熔断器组提升产品EMC电磁兼容性



A 型控制器内置于自动转换开关内部，监控两路电源电压并控制ATNSX 转换

动作。

控制电压

AC220V 50Hz

操作

● 使用两位的选择开关

○ 自动操作

○ 手动操作

● 顶部拨码开关设定延时和功能

○ 转换延时 t1: 0, 5, 15, 30s

○ 返回延时 t2: 0, 5, 15, 30s

B 型控制单元为外置式，可柜外操作

● 根据工作电源状态，决定是否从一个电 源转向另一个电源

● 发电机组的控制

● 消防联动功能

● 按键式手动强制转换动作

控制电压

● AC220V 50Hz

操作

● 使用两位的选择开关

○ 自动操作

○ 手动操作

● 设定延时

○ 转换时间：0~255s 连续可调

○ 返回时间：0~255s 连续可调

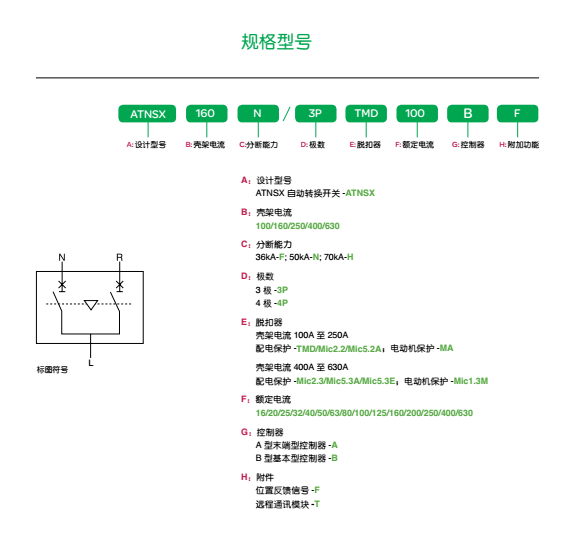

额定

产品型号物P 产品

TM-D 热磁脱扣器

ATNSX100F

TMD 脱扣器

A 型控制器

16 36 ATNSX 100F/3P TMD 16 A WG429637ATNSX12A ATNSX 100F/4P TMD 16 A WG429647ATNSX12A

25 36 ATNSX 100F/3P TMD 25 A WG429636ATNSX12A ATNSX 100F/4P TMD 25 A WG429646ATNSX12A

32 36 ATNSX 100F/3P TMD 32 A WG429635ATNSX12A ATNSX 100F/4P TMD 32 A WG429645ATNSX12A

40 36 ATNSX 100F/3P TMD 40 A WG429634ATNSX12A ATNSX 100F/4P TMD 40 A WG429644ATNSX12A

50 36 ATNSX 100F/3P TMD 50 A WG429633ATNSX12A ATNSX 100F/4P TMD 50 A WG429643ATNSX12A

63 36 ATNSX 100F/3P TMD 63 A WG429632ATNSX12A ATNSX 100F/4P TMD 63 A WG429642ATNSX12A

80 36 ATNSX 100F/3P TMD 80 A WG429631ATNSX12A ATNSX 100F/4P TMD 80 A WG429641ATNSX12A

100 36 ATNSX 100F/3P TMD 100 A WG429630ATNSX12A ATNSX 100F/4P TMD 100 A WG429640ATNSX12A

ATNSX100N

TMD 脱扣器

B型控制器

16 50 ATNSX 100N/3P TMD 16 B WG429847ATNSX12A ATNSX 100N/4P TMD 16 B WG429857ATNSX12A

25 50 ATNSX 100N/3P TMD 25 B WG429846ATNSX12A ATNSX 100N/4P TMD 25 B WG429856ATNSX12A

32 50 ATNSX 100N/3P TMD 32 B WG429845ATNSX12A ATNSX 100N/4P TMD 32 B WG429855ATNSX12A

40 50 ATNSX 100N/3P TMD 40 B WG429844ATNSX12A ATNSX 100N/4P TMD 40 B WG429854ATNSX12A

50 50 ATNSX 100N/3P TMD 50 B WG429843ATNSX12A ATNSX 100N/4P TMD 50 B WG429853ATNSX12A

63 50 ATNSX 100N/3P TMD 63 B WG429842ATNSX12A ATNSX 100N/4P TMD 63 B WG429852ATNSX12A

80 50 ATNSX 100N/3P TMD 80 B WG429841ATNSX12A ATNSX 100N/4P TMD 80 B WG429851ATNSX12A

执行断路器功能

● ATNSX选用施耐德高性能 Compact NSX塑壳断路器

● NSX 断路器有 F/N/H 三种分断能力；NSX 断路器有 TMD/Mic2.2/Mic2.3

等脱扣器类型；具体功能和选型参见NSX 产品目录

● ATNSX 默认产品选型：100-250A 产品选用 NSX-F TMD 断路器；400-

630A 产品选用NSX-F Mic2.3 断路器

● 对于脱扣器和额定电流的配合请见下表 - 电流整定配合表
