| 订货须知 |
| |
| 产品型号 |

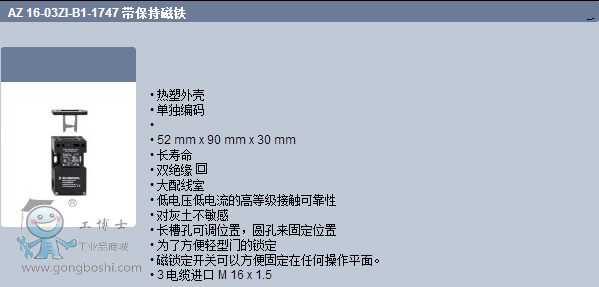

AZ 16-03ZI-B1-1747 MIT HAFTMAGNET |
| 产品代码 |
101145140 |
| EAN 编号 |
| eCl@ss |
27-27-26-02 |
| |
| 认证 |
| |
| 认证 |
 BG
 USA/CAN |
| |
| 分级 |
| |
| 标准 |
EN ISO 13849-1 |
| B10d常闭触点（NC） |
2.000.000 |
| 目标时间 |
20 年 |
| 注意 |
 |
| |
| 通用属性 |
| |
| 产品名称 |
AZ 16ZI |
| 标准 |
EN 60947-5-1, BG-GS-ET-15 |
| 原料 |
| - 外壳的原材料 |
塑料, 玻璃纤维增强热塑塑料, 自熄灭 |
| - 触点材料 |
银 |
| 外壳喷涂 |
无 |
| |
| 机械参数 |
| |
| 电路连接说明 |
螺丝连接 |
| 电缆截面 |
| - *小电缆截面 |
0,75 mm² |
| - *大电缆截面 |
2.5 mm² |
| 操动件设计 |
直, 严格的 |
| 机械寿命 |
> 1.000.000 操作次数 |
| 注意 |
所有的电缆截面表示包括了导线和线耳 |
| 带反弹力 (Y/N) |
有 |
| 锁定力 |
30 N |
| 肯定断开操作力 |
30 N |
| 肯定断开行程 |
8 mm |
| 操作的速度 |
max. 2 m/s |
| *小操动半径 |
250 mm |
| |
| 周围条件 |
| |
| 周围温度 |
| - *低环境温度 |
−30 °C |
| - *高环境温度 |
+80 °C |
| 防护等级 |
IP67 根据IEC/EN 60529 |
| |
| 电气参数 |
| |
| 转换元件说明 |
打开(NC) |
| 转换原理 |
爬行电路元件 |
| 辅助触点数量 |
0 件 |
| 安全接触点的数量 |
3 件 |
| 额定冲击耐压 Uimp |
6 kV |
| 额定绝缘电压 Ui |
500 V |
| 热测试电流 Ithe |
10 A |
| 应用类别 |
AC-15: 230 V / 4 A,
DC-13: 24 V / 4 A |
| *大保险容量 |
6 A D型玻璃保险 |
| |
| ATEX |
| |
| 燃气防爆类别 |
无 |
| 粉尘防爆类别 |
无 |
| |
| 尺寸 |
| |
| 传感器尺寸 |
| - 传感器宽度 |
52 mm |
| - 传感器高度 |
90 mm |
| - 传感器长度 |
30 mm |
| |
| 注意 |
| |
| 铰链监控250 mm*小操动半径 |
| 铰链的轴应该高出安全开关顶部边缘5mm且在同一平面。 |
| 操动件不能单独使用 |
| |
| 包含在发货中 |
| |
| 独立编码操动件 |
| 放逆转螺丝 |
| 密封插槽 |
| |
| 图表 |
| |
注意 图
 肯定断开NC触点
 动作
 未动作
 常开触点
 常闭触点 |
| |
| 开关行程图 |
| |
注意 开关行程图
 触点闭合
 触点打开
 设置范围
 断点
 肯定打开顺序/角度
VS NO 触点调节范围
VÖ NC触点可调节范围
N 行程后 |
| |
| 订货后缀 |
| |
实际订货后缀加在安全开关部件后面。
订货举例: AZ 16-03ZI-B1-1747 带保持磁铁-1762
|
...-1762  |
带M5螺钉
端面安装安全开关，比如，在钢板盖子
不能被翻新 |
|
| ...-1637 |
0,3 µm 镀金触点 |
|
| ...-M20 |
电缆进口 M20 |
