| 订货须知 |
| |
| 产品型号 |

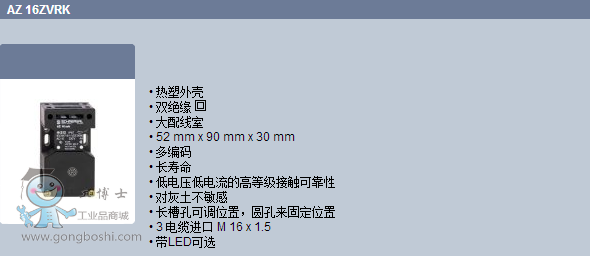

AZ 16ZVRK |
| 产品代码 |
101152094 |
| EAN 编号 |
4030661164700 |
| eCl@ss |
27-27-26-02 |
| |
| 认证 |
| |
| 认证 |
 BG
 USA/CAN
 CCC
 |
| |
| 分级 |
| |
| 标准 |
EN ISO 13849-1 |
| B10d常闭触点（NC） |
2.000.000 |
| B10d常开触点（NO） |
1.000.000 |
| - 注意 |
在触点负载10%欧姆时 |
| 目标时间 |
20 年 |
| 注意 |
 |
| |
| 通用属性 |
| |
| 产品名称 |
AZ 16 |
| 标准 |
EN 60947-5-1, BG-GS-ET-15 |
符合指令 (Y/N)  |
有 |
| 原料 |
| - 外壳的原材料 |
塑料, 玻璃纤维增强热塑塑料, 自熄灭 |
| - 触点材料 |
银 |
| 外壳喷涂 |
无 |
| 重量 |
115 g |
| |
| 机械参数 |
| |
| 电路连接说明 |
螺丝连接 |
| 电缆截面 |
| - *小电缆截面 |
0,75 mm² |
| - *大电缆截面 |
2.5 mm² |
| 机械寿命 |
> 1.000.000 操作次数 |
| 注意 |
所有的电缆截面表示包括了导线和线耳 |
| 更高的锁紧力 (是/不) |
有 |
| 锁定力 |
30 N |
| 带反弹力 (Y/N) |
无 |
| 肯定断开操作力 |
10 N |
| 肯定断开行程 |
8 mm |
| 操作的速度 |
max. 2 m/s |
| |
| 周围条件 |
| |
| 周围温度 |
| - *低环境温度 |
−30 °C |
| - *高环境温度 |
+80 °C |
| 防护等级 |
IP67 根据IEC/EN 60529 |
| |
| 电气参数 |
| |
| 转换元件说明 |
常开触点（NO）, 打开(NC) |
| 转换原理 |
速动带自清洁触点 |
| 辅助触点数量 |
1 件 |
| 安全接触点的数量 |
1 件 |
| 额定冲击耐压 Uimp |
4 kV |
| 额定绝缘电压 Ui |
500 V |
| 热测试电流 Ithe |
10 A |
| 应用类别 |
AC-15: 230 V / 4 A,
DC-13: 24 V / 4 A |
| *大保险容量 |
6 A D型玻璃保险 |
| |
| ATEX |
| |
| 燃气防爆类别 |
无 |
| 粉尘防爆类别 |
无 |
| |
| 尺寸 |
| |
| 传感器尺寸 |
| - 传感器宽度 |
52 mm |
| - 传感器高度 |
90 mm |
| - 传感器长度 |
30 mm |
| |
| 包含在发货中 |
| |
| 操动件必须单独订购 |
| |
| 开关行程图 |
| |
注意 开关行程图
 触点闭合
 触点打开
 设置范围
 断点
 肯定打开顺序/角度
VS NO 触点调节范围
VÖ NC触点可调节范围
N 行程后 |
| |
| 订货后缀 |
| |
实际订货后缀加在安全开关部件后面。
订货举例: AZ 16ZVRK-2254
|
| ...-2254 |
锁定力 5 N |
|
...-G24   |
仅对1NO1NC型产品
带过压和极性保护 |
|
| ...-M20 |
电缆进口 M20 |
