检测方式

形状

连接方式

检测距离

型号

NPN输出

PNP输出

对射型
(投光器+受光器)

导线引出型
(2m)

20m
(红色光)

E3Z-FTN11 2M *1
投光器 E3Z-FTN11-L 2M
受光器 E3Z-FTN11-D 2M

E3Z-FTP11 2M *1
投光器 E3Z-FTP11-L 2M
受光器 E3Z-FTP11-D 2M

接插件型
(M12)

E3Z-FTN21 *1
投光器 E3Z-FTN21-L
受光器 E3Z-FTN21-D

E3Z-FTP21 *1
投光器 E3Z-FTP21-L
受光器 E3Z-FTP21-D

回归反射型
(带M.S.R.功能)

*2

导线引出型
(2m)

4m
〔100mm〕*3
(红色光)

E3Z-FRN11 2M

E3Z-FRP11 2M

接插件型
(M12)

E3Z-FRN21

E3Z-FRP21

扩散反射型

导线引出型
(2m)

100mm
(红色光)

E3Z-FDN11 2M

E3Z-FDP11 2M

接插件型
(M12)

E3Z-FDN21

E3Z-FDP21

导线引出型
(2m)

300mm
(红色光)

E3Z-FDN12 2M

E3Z-FDP12 2M

接插件型
(M12)

E3Z-FDN22

E3Z-FDP22

导线引出型
(2m)

500mm
(红色光)

E3Z-FDN13 2M

E3Z-FDP13 2M

接插件型
(M12)

E3Z-FDN23

E3Z-FDP23

导线引出型
(2m)

1m
(红色光)

E3Z-FDN14 2M

E3Z-FDP14 2M

接插件型
(M12)

E3Z-FDN24

E3Z-FDP24

形状

检测距离*

型号

数量

备注

额定值

参考值

4m 〔100mm〕

――

E39-R1S

1个

E3Z-FR□用

适合传感器

安装类型

形状

型号

数量

所有类型

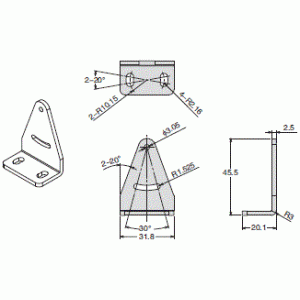

M3螺丝安装用

E39-L189

1个

M18螺母横向安装用

E39-L183

1个

适合传感器

尺寸

导线种类

形状

导线规格

型号

M12接插件型

M12

标准

直线型

2m

4芯

XS2F-M12PVC4S2M

5m

XS2F-M12PVC4S5M

L型

2m

XS2F-M12PVC4A2M

5m

XS2F-M12PVC4A5M

目

检测方式

对射型

回归反射型
(带M.S.R.功能)

型号

NPN
输出

导线引出型

E3Z-FTN11

E3Z-FRN11

接插件型 (M12)

E3Z-FTN21

E3Z-FRN21

PNP
输出

导线引出型

E3Z-FTP11

E3Z-FRP11

接插件型 (M12)

E3Z-FTP21

E3Z-FRP21

检测距离

20m

4m 〔100mm〕*1
(使用E39-R1S时)

投光点径(参考值)

――

标准检测物体

φ7mm以上的不透明体

φ75mm以上的不透明体

应差

――

指向角

2°以上

光源(发光波长)

红色发光二极管(624nm)

电源电压

DC10～30V±10% 脉动(p-p) 10%以下

消耗电流

40mA以下(投光器25mA以下、
受光器15mA以下)

25mA以下

控制输出

负载电源电压DC30V以下、负载电流100mA以下(残留电压3V以下)
集电极开路输出(NPN(负极公用)/PNP(正极公用)输出 根据型号不同而不同。)
入光时ON/遮光时ON 导线连接切换式

指示灯

动作指示灯(橙色)、稳定指示灯(绿色)〔投光器仅限电源指示灯(绿色)〕

保护回路

电源逆接保护、输出短路保护、输出逆接保护

响应时间

动作、复位：各0.5ms以下

灵敏度调整

单方向旋转钮

使用环境照度

受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下

环境温度范围

工作时：-25～+55℃、保存时：-30～+70℃(无结冰、无结露)

环境湿度范围

工作时：35～85%RH、保存时：35～95%RH(无结露)

绝缘电阻

20MΩ以上(DC500V兆欧表)

耐电压

AC1,000V 50/60Hz 1min

振动(耐久)

10～55Hz 双振幅1.5mm X、Y、Z各方向2h

冲击(耐久)

500m/s2 X、Y、Z各方向 3次

保护结构　*2

IEC标准 IP67、DIN40050-9标准 IP69K

连接方式

导线引出型(标准导线长2m)、接插件型(M12、4端子)

质量
(包装状态
/仅限体)

导线引出型

约120g/约105g

约70g/约55g

接插件型

约35g/约20g

约25g/约10g

材质

外壳

ABS

透镜部

PMMA

显示部

PMMA

灵敏度旋钮

POM

导线　*3

PVC

螺母

ABS

附件

螺母(2个)、使用说明书

螺母(1个)、使用说明书

项目

检测方式

扩散反射型

型号

NPN
输出

导线引出型

E3Z-FDN11

E3Z-FDN12

E3Z-FDN13

E3Z-FDN14

接插件型 (M12)

E3Z-FDN21

E3Z-FDN22

E3Z-FDN23

E3Z-FDN24

PNP
输出

导线引出型

E3Z-FDP11

E3Z-FDP12

E3Z-FDP13

E3Z-FDP14

接插件型 (M12)

E3Z-FDP21

E3Z-FDP22

E3Z-FDP23

E3Z-FDP24

检测距离

100mm
(白色画纸
300×300mm)

300mm
(白色画纸
300×300mm)

500mm
(白色画纸
300×300mm)

1m
(白色画纸
300×300mm)

投光点径(参考值)

40×45mm
(检测距离
100mm时)

40×50mm
(检测距离
300mm时)

45×50mm
(检测距离
500mm时)

120×150mm
(检测距离
1m时)

标准检测物体

――

应差

检测距离的20%以下

指向角

――

光源(发光波长)

红色发光二极管(624nm)

电源电压

DC10～30V±10% 脉动(p-p) 10%以下

消耗电流

25mA以下

控制输出

负载电源电压DC30V以下、负载电流100mA以下(残留电压3V以下)
集电极开路输出(NPN(负极公用)/PNP(正极公用)输出 根据型号不同而不同。)
入光时ON/遮光时ON 导线连接切换式

指示灯

动作指示灯(橙色)、稳定指示灯(绿色)〔投光器仅限电源指示灯(绿色)〕

保护回路

电源逆接保护、输出短路保护、输出逆接保护

响应时间

动作、复位：各0.5ms以下

灵敏度调整

单方向旋转钮

使用环境照度

受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下

环境温度范围

工作时：-25～+55℃、保存时：-30～+70℃(无结冰、无结露)

环境湿度范围

工作时：35～85%RH、保存时：35～95%RH(无结露)

绝缘电阻

20MΩ以上(DC500V兆欧表)

耐电压

AC1,000V 50/60Hz 1min

振动(耐久)

10～55Hz 双振幅1.5mm X、Y、Z各方向2h

冲击(耐久)

500m/s2 X、Y、Z各方向 3次

保护结构　*2

IEC标准 IP67、DIN40050-9标准 IP69K

连接方式

导线引出型(标准导线长2m)、接插件型(M12、4端子)

质量
(包装状态
/仅限体)

导线引出型

约70g/约55g

接插件型

约25g/约10g

材质

外壳

ABS

透镜部

PMMA

显示部

PMMA

灵敏度旋钮

POM

导线　*3

PVC

螺母

ABS

附件

螺母(1个)、使用说明书
