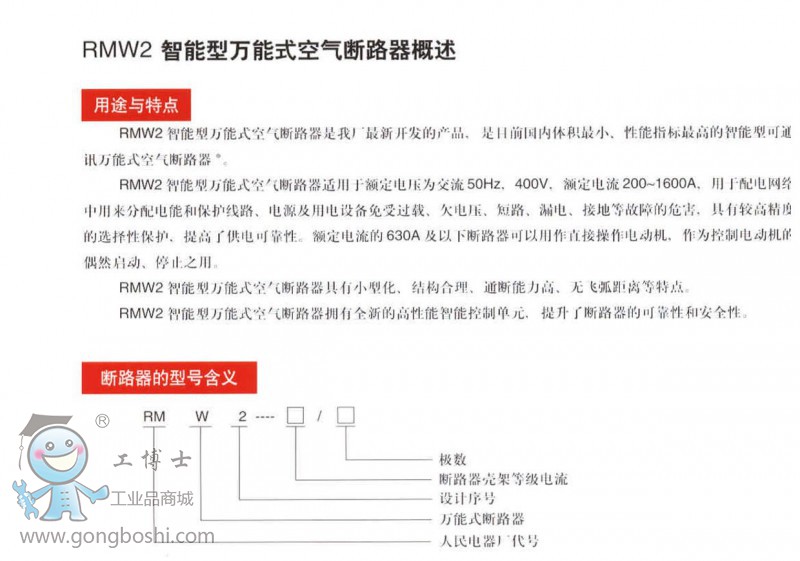

产品用途：

RMW2智能型万能式空气断路器是我厂*新开发的产品，是目前国内体积*小、性能指标*高的智能型可通讯万能式空气断路器。RMW2智能型万能式空气断路器适用于额定电压为交流50Hz，400V，额定电流200-1600A，用于配电网络中用来分配电能和保护线路、电源及用电设备免受过载、欠电压、短路、漏电、接地等故障的危害，具有较高精度的选择性保护，提高了供电可靠性。额定电流的630A及以下断路器可以用作直接操作电动机，作为控制电动机的偶然启动、停止之用。RMW2智能型万能式空气断路器具有小型化、结构合理、通断能力高、无飞弧距离等特点，拥有全新的高性能智能控制单元，提升了断路器的可靠性和安全性。

RMW2系列智能型万能式产品结构功能部件模块化、体积小、造型比较美观，高动、热稳定性，高分断能力(120KA)、无飞弧、集检测、三段保护、监控、显示、报警、通讯、自诊断、现场设定、试验功能等。并具有如下创新特点：
(1)采用了新颖的设计，降低了短路时的电动斥力，增加接触面积，提高了分断能力和动热稳定性；
(2)主轴用分段设置，多个半圆形轴承，克服了主轴变形；
(3)采取了互感器加屏蔽，增加辅助线圈，微调相位等措施，提高了电流采集精度；
(4)研制了新型的触头材料，AgNi30C3,确保分端能力和耐磨性；
(5)采用了轴两端设拖动装置，解决了抽屉摇进出平衡。

    RMW2-6300万能式断路器是国内乃至世界上*大容量的断路器，该产品具有遥调、遥测、遥控等四遥功能，RMW2系列智能型万能式断路器的技术参数：

表1：额定电流

注：4000A三级断路器在3200A四极框架上派生。表2：操作性能

表3：额定短路分断能力及额定短时耐受电流

注：1.短延时分断能力为Icw值，延时0.4s；
2.表3中数值均为电源为下进线时试验值。RMW2系列智能型万能式断路器的技术标准：
IEC60947.1　GB/T14048.1 总则
IEC60947.2　GB/T14048.2 断路器
IEC60947.4　GB/T14048.4 接触器和电机起动器
RMW2系列智能型万能式断路器的使用条件： RMW2系列智能型万能式断路器用于海拔不超过2000m；*大倾斜度为22.5°；
△周围介质温度不高于+40°C（对船用产品为+45°C）和不低于-5°C；
△能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；
△在受到船舶正常振动时能可靠工作；在受到地震情况下（4g）能可靠工作；
△在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
△在没有雨雪侵袭的地方。 其各项性能指标与法国施耐德M系列、德国西门子的3WN6系列等国际同类先进产品水平相当。

RMW2系列智能型万能式断路器的应用实例：   →小丰满电站
　→天安门香港回归庆典照明工程
　→四川成都亚洲国际展览中心
　→南京时代广场
　→GCS，MNS，CUBIC等新型开关柜

技术数据和性能：
