安川H1000系列CIMR-HB4A0005  1.5W变频器维修介绍：
性能提升

■ 基本性能提升(2倍响应速度 50Hz→100Hz)

　·通过高速CPU和独自的高速电流矢量控制，即使出现负载的突变也可迅速的对应

　·递减转矩脉动，实现更加平滑运行

　·由于提高了响应性，增益等调整范围变广



二、标配起重专用模式

■ 8880顺控模式切换及初始化

将变频器的顺控模式切换为标准模式或起重专用顺控模式

并实施初始化。如果在标准模式下选择8880初始化，将输

入起重专用模式；如果在起重专用模式下选择8880初始

化，则将输入标准模式。可确认A1-09(变频器顺控模式

选择)中的当前顺控模式。

(注) 1. 设定值8880仅适用于以下控制模式：无PG V/f 控制、带PG V/f 控制、无PG矢

量控制和带PG矢量控制。

2.该设定不适用于型号为CIMR-H□4A0810和4A1090的变频器。



三、起重专用模式

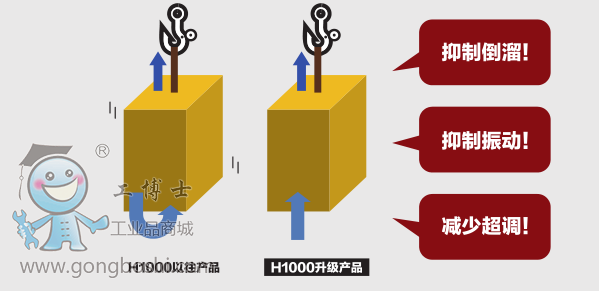

■ 实现了平滑运行 抱闸时序功能

效果：

吊物滑落防止

吊物着地精度稳定

电机的启动转矩确保

■ 确保安全性

过负载检出功能

过转矩检出功能

时序监视功能

效果：

起重机规格范围外的操作防止

断线及机械故障时的操作防止



■ 提高生产力 轻负载增速功能

效果：

起重机运行的损耗时间减少

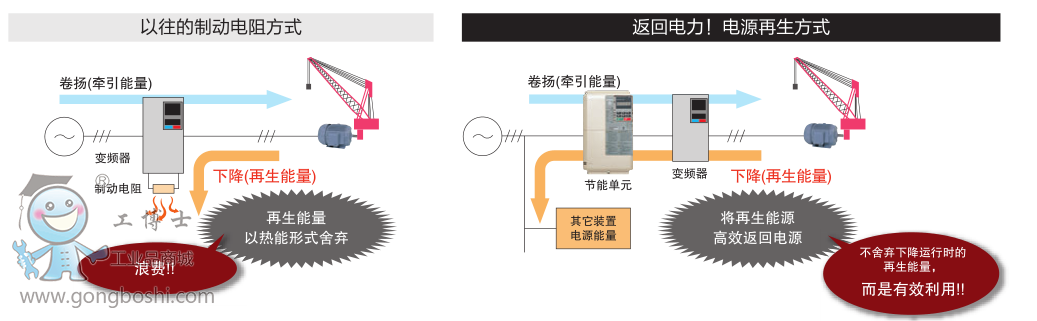

四、何谓电源再生……(节电原理)

电源再生是指将电机发电产生的再生能量返回到电源系统中的过程。例如，起重机在起吊大量货物时，电机需要消耗能量。然

而，在卸货时，由于货物重量引起电机旋转，因此反而会产生能量(发电)。以往发电产生的能量以热能的形式消耗在制动电阻

上，如今将这种能量返回到电源系统中加以利用，从而实现节电效果。

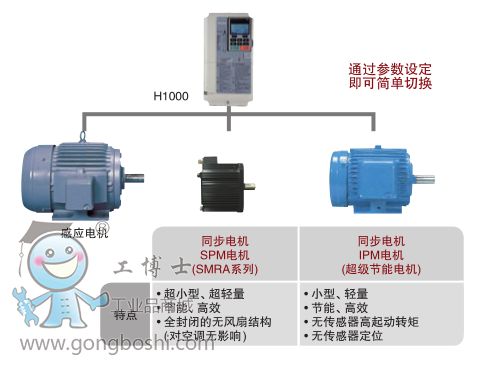

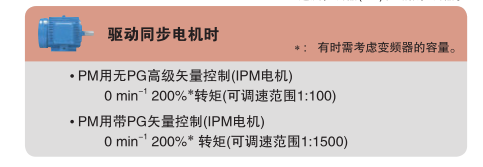

1、即使无传感器也能做到零速高转矩

能够实现以往较难做到的无传感器 ∗ 的同步电机驱动。驱动IPM

电机时，零速就能输出高起动转矩。

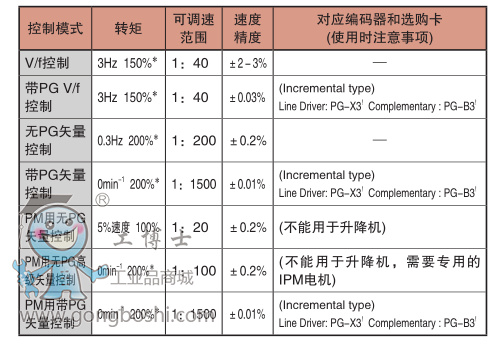

高性能电流矢量控制和绝对值编码器的应用

1、高性能电流矢量控制，实现高起动转矩和超低速运行。

2、高分辨率且稳定的磁极位置检出，实现平稳地起动。

3、V/f控制、无PG矢量控制时实现高性能。
