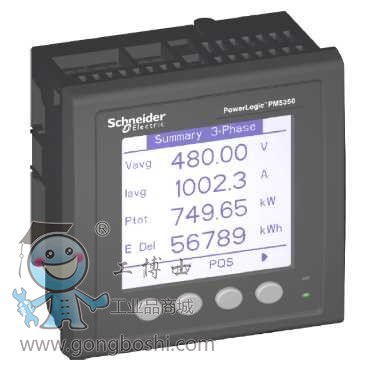

施耐德METSEPM5350 全电量电力仪表、LED背光显示、分配率6行
电能质量分析 总谐波失真
总需量失真
产品应用 电能监测
测量类型 Reactive power
有功功率
视在功率
相位角
能量
功率因数
频率
电压
电流
输入电压 100...300 伏特(V) DC
85...265 伏特(V) AC (45...65 Hz)
网络频率 50 Hz /60 Hz
额定电流 [In] 1 A /5 A
电网类型 1P + N /3P /3P + N
功耗 VA <= 9.6 VA
显示类型 LCD背光显示
显示器分辨率 6 行
采样频率 每周波采样32点
测量电流 5 A 、1 A
模拟量输入类型 Current 0.05...9 A (impedance <= 0.3 Ohm)
测量电压 20...400 V AC P-N
20...690 V AC P-P
频率测量范围 45...70 Hz
(输入)通道数量 4 数字量
测量精度 0.005 功率因数
0.05 % 频率
0.3 % 电压
0.3 % 电流
精度等级 0.5级 (三相功率 根据 IEC 61557-12)
2 (无功电度 根据 IEC 61557-12)
3 (无功电度 根据 IEC 62053-23)
0.5级 (有功电度 根据 IEC 61557-12)
0.5S级 (有功电度 根据 IEC 62053-22)
输出数量 2 relay
显示信息 费率 4
通讯协议 Modbus RTU 与 ASCII : 波特率 9600, 19200, 38400,
JBUS
通讯接口 RS485 端子模块
数据记录 警报
*小/*大瞬时值
安装类型 嵌入安装
安装类型 户内
符合标准 IEC 61010-1
产品认证 CULus
CE
宽度 96 mm
深度 44 mm
高度 96 mm
产品重量 0.25 kg
电磁兼容性 ● 谐波发射, 符合 IEC 61000-3-2
● 传导和辐射干扰 等级 A, 符合 EN 55011
● 振荡波抗扰度试验, 符合 IEC 61000-4-12
● 抗导电, 符合 IEC 61000-4-6
● 抗浪涌, 符合 IEC 61000-4-5
● 抗快速瞬变, 符合 IEC 61000-4-4
● 抗辐射, 符合 IEC 61000-4-3
● 抗静电干扰, 符合 IEC 61000-4-2
● 闪烁发射, 符合 IEC 61000-3-3
过电压类别 III
IP 保护等级 IP51 (前面板) 符合 IEC 60529
IP30 (后面) 符合 IEC 60529
相对湿度 95 % 50 °C
污染等级 2
环境温度 -40...85 °C
贮存环境温度 -25...70 °C
工作海拔 0...3000 m
