輸入

供電電壓 DC 時額定值

24 V

電壓波形在輸入端

DC

輸入電壓范圍

22 ... 29 V DC

蓄能器種類

帶電池

充電電流

● 1

0.35 A

● 2

0.7 A

輸出

輸出電壓

● 正常運行時 DC 時額定值

24 V

● 緩沖運行時 DC 時額定值

24 V

輸出電壓公式

VIN - 約0.5 V

起動延遲時間典型

1 s

電壓升高時間輸出電壓典型

60 ms

輸出電流額定值

15 A

輸出的特性短路保護

是的

輸出的有效功率典型

360 W

效率

百分比效率

● 輸出電壓額定值時輸出電流額定值時典型

96.2 %

● 蓄電池運行時典型

96 %

損耗有效功率

● 輸出電壓額定值時輸出電流額定值時典型

14 W

● 蓄電池運行時典型

15 W

保護和監測

產品功能

● 防止蓄能器極性接反的反極性保護

是的

● 防止輸入電壓極性接反的反極性保護

是的

顯示方式

● 針對正常運行

正常運行：LED 綠色亮起（正常），浮動切換觸點“電池/正常”到設置“正常”（“正常”表示：電源單元的供電電壓大于在 DC UPS 模塊中設置的接入閾值）；缺少緩沖備用：LED亮起（報警），浮動切換觸點“報警/電池”到設置“報警”；需要更換電池：LED 紅色閃爍（報警），閃爍頻率約為 0.25Hz，浮動切換觸點“報警/電池”，開關頻率約為 0.25 Hz；電量 > 85%：LED綠色亮起（電池電量 > 85%），浮動常開觸點“電池電量 >85”閉合；允許的觸點電流容量：DC 60 V/1 A 或 AC 30 V/1 A

● 適用于緩沖運行

緩沖模式：LED黃色亮起（電池），浮動切換觸點“正常/電池”到設置“電池”；預警電池電壓 < 20.4 VDC：LED 紅色亮起（報警），浮動切換觸點“報警/電池”到設置“報警”；電量 > 85%：LED 綠色亮起（電池電量 > 85%），浮動常開觸點“電池電量 > 85”閉合

產品組件 PC 接口

不

接口規格

無

安全

電位隔離入口與出口之間

不

設備保護等級

Class III

資格證明

● CE標識

是的

● UL 許可證

是的

● 作為對美國許可證

cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259

● 參考 ATEX

-

● C-Tick

不

造船許可

GL

防護等級 IP

IP20

EMC

標準

● 適用于干擾發射

EN 55022 B 類

● 適用于抗干擾性

EN 61000-6-2

運行數據

環境溫度

● 運行期間

-25 ... +60 °C

● 運輸期間

-40 ... +85 °C

● 存放期間

-40 ... +85 °C

氣候級符合 IEC 60721

氣候類型為 3K3，無冷凝

機械裝置

電氣連接規格

螺栓連接

● 在輸入端

24 V DC: 每 1 ... 4 mm² 2個螺釘型端子/17 ... 11 AWG

● 輸出端上

24 V DC: 每 1 ... 4 mm² 4個螺釘型端子/17 ... 11 AWG

● 適用于蓄電池模塊

24 V DC: 每 1 ... 4 mm² 2個螺釘型端子/17 ... 11 AWG

● 適用于控制電路和狀態信息

每 0.5 ... 2.5 mm² 10個螺釘型端子/20 ... 13 AWG

寬度外殼的

50 mm

高度外殼的

125 mm

深度外殼的

125 mm

須遵守間距

● 上

50 mm

● 下

50 mm

● 左

0 mm

● 右

0 mm

凈重

0.4 kg

產品特點外殼的可順序排列的殼體

是的

緊固類型

安裝在DIN導軌 EN 60715 35x7.5/15上

電氣附件

電池模塊

平均故障間隔時間 (MTBF) 40 °C 時

791 139 h

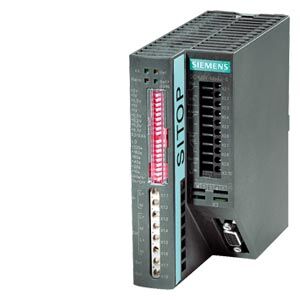

西門子6EP1931-2EC21 DC-UPS模塊電源
