多种应用中完全不同的自动化需求。

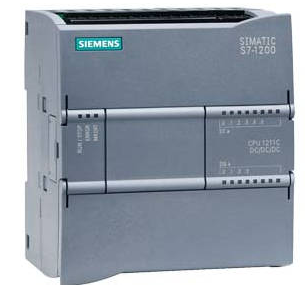

SIMATIC S7-1200



制造行业中的创新系统解决方案——模块化控制器SIMATIC S7-1200控制器具有模块化、结构紧凑、功能全面等特点，适用于多种应用，能够保障现有投资的长期安全。由于该控制器具有可扩



展的灵活设计，符合工业通讯*高标准的通讯接口，以及全面的集成工艺功能，因此它可以作为一个组件集成在完整的综合自动化解决方案中。



通讯模块集成工艺



集成的PROFINET接口用于编程、HMI通讯和PLC间的通讯。此外它还通过开放的以太网协议支持与第三方设备的通讯。该接口带一个具有自动交叉网线（auto-cross-over）功能的RJ45连接器，



提供10/100 Mbit/s的数据传输速率，它支持*多16个以太网连接以及下列协议：TCP/IPnative、ISO-on-TCP和S7通讯。



SIMATIC S7-1200 CPU*多可以添加三个通讯模块。RS485和RS232通讯模块为点到点的串行通讯提供连接。对该通讯的组态和编程采用了扩展指令或库功能、USS驱动协议、Modbus RTU主站和



从站协议，它们都包含在SIMATICSTEP 7 Basic工程组态系统中。



高速输入



SIMATIC S7-1200控制器带有多达6个高速计数器。其中3个输入为100kHz，3个输入为30kHz，用于计数和测量。



高速输出



SIMATIC S7-1200控制器集成了两个100kHz的高速脉冲输出，用于步进电机或控制伺服驱动器的速度和位置。这两个输出都可以输出脉宽调制信号来控制电机速度、阀位置或加热元件的占空比



。

存储器



用户程序和用户数据之间的可变边界可提供*多50KB容量的集成工作内存。同时还提供了*多2MB的集成装载内存和2 KB的掉电保持内存。SIMATIC存储卡可选，通过它可以方便地将程序传输



至多个CPU。该卡还可以用来存储各种文件或更新控制器系统的固件。



可扩展的灵活设计



信号模块



多达8个信号模块可连接到扩展能力*高的CPU，以支持更多的数字和模拟量输入/输出信号。



信号板



一块信号板就可连接至所有的CPU，由此您可以通过向控制器添加数字或模拟量输入/输出信号来量身定做CPU，而不必改变其体积。SIMATIC S7-1200控制器的模块化设计允许您按照自己的需



要准确地设计控制器系统。



安装简单方便



所有的 SIMATIC S7-1200 硬件都具有内置安装夹，能够方便地安装在一个标准的 35 mm DIN 导轨上。这些内置的安装夹可以咬合到某个伸出位置，以便在需要进行背板悬挂安装时提供安装



孔。



SIMATIC S7-1200 硬件可进行竖直安装或水平安装。这些特性为用户安装 PLC 提供了*大的灵活性，同时也使得 SIMATIC S7-1200成为众多应用场合的理想选择。



可拆卸的端子



所有的 SIMATIC S7-1200 硬件都配备了可拆卸的端子板。因此只需要进行一次接线即可，从而在项目的启动和调试阶段节省了宝贵的时间。除此之外，它还简化了硬件组件的更换过程。

紧凑的结构



所有的 SIMATIC S7-1200 硬件在设计时都力求紧凑，以节省在控制柜中的安装占用空间。例如，CPU 1214C 的宽度仅有 110 mm，CPU 1212C 和 CPU 1211C 的宽度也仅有 90 mm。通讯模块和



信号模块的体积也十分小巧，使得这个紧凑的模块化系统大大节省了空间，从而在安装过程中为您提供了*高的效率和灵活性。

6ES7 222-1HH32-0XB0

6ES7 215-1AG40-0XB0

6ES7 212-1BE40-0XB0

6ES7 214-1AG40-0XB0

6ES7 214-1AG31-0XB0

6ES7 222-1BD30-0XB0

6ES7 223-1BL32-0XB0

6ES7 214-1HG31-0XB0

6ES7 221-1BH30-0XB0

6ES7 223-1PL32-0XB0

6ES7 234-4HE32-0XB0

6ES7 221-1BH32-0XB0

6ES7 241-1CH32-0XB0

6ES7 214-1BE30-0XB0

6ES7 211-1BD30-0XB0

6ES7 222-1HF30-0XB8

6ES7 232-4HB32-0XB0

6ES7 231-5PD32-0XB0

6ES7 222-1HH30-0XB0

6ES7 231-5QF32-0XB0

6ES7 232-4HB32-0XB0

6ES7 241-1CH30-1XB0

6ES7 231-4HF32-0XB0

6ES7 221-1BF32-0XB0

6ES7 212-1HE40-0XB0

6ES7 954-8LE02-0AA0 存储卡

6ES7 292-1AP30-0XA0

6ES7 223-0BD30-0XB0
